筒倉快速定量裝車系統組成部分、工作原理

筒倉快速定量裝車系統是一種廣泛應用于煤炭、礦石、糧食、化肥等散狀物料運輸行業的高效自動化裝車設備。其目標是實現快速、、自動化地將物料從筒倉裝載到火車車廂或卡車車廂中。以下是其主要組成部分和工作原理：

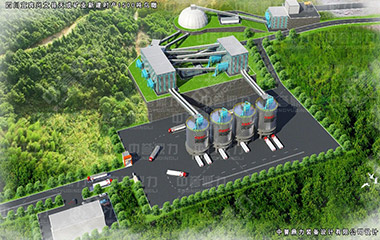

一、筒倉快速定量裝車系統組成部分

1、儲料倉(筒倉)：

存儲單元，用于大量儲存待裝車的散狀物料。

通常為大型鋼結構或混凝土結構。

底部設計成錐形或帶有活化錐，便于物料在重力作用下順暢流出。

2、給料裝置：

倉底閘門/流量控制閥：安裝在筒倉底部出口，用于開啟/關閉物料流，并初步調節流量。常見類型有扇形閥、棒條閥、雙弧門等。

給料機：位于閘門下方，控制向稱重系統供料的速度和流量。根據物料特性和流量要求，常用類型有：

振動給料機：適用于流動性較好、不易粘附的物料。

帶式給料機：適用于各種物料，流量控制穩定、范圍廣。

葉輪給料機：適用于粉狀、易揚塵或有氣密性要求的物料。

刮板給料機：適用于塊狀、易卡堵的物料。

3、稱重計量系統：

稱重斗(計量斗)：計量單元，是一個懸掛在稱重傳感器上的容器。

高精度稱重傳感器：通常3個或4個，支撐并測量稱重斗及其內部物料的重量。

儀表與變送器：接收傳感器信號，進行放大、濾波、模數轉換，計算出實時重量，并將信號傳送給控制系統。

4、裝車溜槽(伸縮溜槽/裝車頭)：

連接在稱重斗下方的可伸縮通道，將稱量好的物料引導至車廂內。

關鍵特性：

伸縮功能：可垂直升降和水平移動，適應不同高度和位置的車廂，并能在裝車過程中隨車廂移動（火車勻速行進時）。

防塵設計：通常配有軟密封或除塵接口，減少裝料過程中的粉塵逸散。

防破碎設計(可選)：對于易碎物料（如焦炭），溜槽內可能有降速或緩沖設計。

擺動/旋轉功能(可選)：用于更均勻地布料或適應卡車車廂。

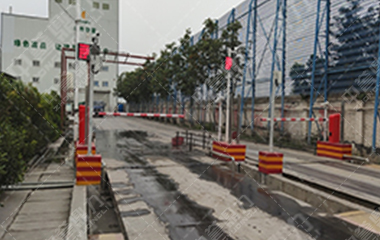

5、車輛定位與移動系統：

火車系統：通常依靠火車頭以恒定低速牽引車廂通過裝車溜槽下方。

卡車系統：卡車司機根據指引將車停在指定位置，有時需要微調。

位置檢測傳感器：光電開關、激光測距儀、編碼器等，用于檢測車廂位置、長度、車廂間隙、車廂到位情況，并將信號反饋給控制系統。

6、自動化控制系統：

大腦(PLC/DCS)：接收來自操作員、稱重儀表、位置傳感器等的信號，根據預設程序控制整個裝車流程。

人機界面：操作員站或觸摸屏，用于設定裝車參數（目標重量、車廂信息、速度等）、監控過程、查看報表、處理報警。

控制邏輯：實現自動配料、自動定位、自動裝車、自動換廂、數據記錄等功能。

7、抑塵除塵系統：

在裝車溜槽出口、受料車廂等揚塵點設置吸塵罩或噴霧抑塵裝置。

連接至布袋除塵器或濕式除塵器，收集和處理產生的粉塵，滿足環保要求。

8、輔助設備：

鋼結構平臺與支撐：支撐整個稱重和裝車設備。

檢修平臺與樓梯：便于維護。

安全防護裝置：急停按鈕、安全光幕、限位開關、護欄等。

工業電視監控系統：遠程監控裝車現場。

網絡與數據接口：與企業管理系統集成，上傳裝車數據。

二、筒倉快速定量裝車系統工作原理(以火車裝車為例)

1、系統準備與空秤檢測：

操作員通過HMI設定目標單廂裝載量、車廂信息、裝車速度等參數。

控制系統自動檢查稱重斗是否為空（重量接近皮重），計量準確起點。

2、列車牽引與定位：

火車頭以預設的恒定低速牽引列車前進。

位置檢測系統實時監測車廂位置。當檢測到一個空車廂到達裝車溜槽正下方時，發送信號給控制系統。

3、溜槽下降與密封：

控制系統指令裝車溜槽下降，使其出口盡可能接近車廂底部，并與車廂頂部形成密封（減少揚塵）。

4、快速裝料階段：

控制系統打開筒倉底部的閘門，并啟動給料機以高速向稱重斗供料。

稱重系統實時監測稱重斗內物料重量。

5、減速裝料階段：

當稱重斗內物料重量達到預設目標值的某一比例（例如80-90%）時，控制系統發出指令。

給料機切換到中速供料，以裝料速度，提高控制精度。

6、裝料(點動/細料)階段：

當重量接近目標值（例如95-98%）時，給料機切換到低速或點動模式。

此階段供料量小，由控制系統控制給料機的啟停，使裝車重量無限逼近目標值。

7、停止裝料與斗門關閉：

當稱重斗內物料重量達到目標值時，控制系統立即關閉給料機并關閉筒倉底部的閘門，停止向稱重斗供料。

8、物料卸放至車廂：

控制系統打開稱重斗底部的卸料門。

稱重斗內已稱量好的物料在重力作用下，通過裝車溜槽快速、集中地卸入正在行進中的車廂內。卸料過程通常很快。

9、溜槽提升與復位：

卸料完成后，卸料門關閉。

控制系統指令裝車溜槽提升，離開當前車廂，避免與車廂或物料碰撞。

稱重斗復位，為下一次裝料做準備。

10、換廂與循環：

位置檢測系統檢測到當前車廂已離開，下一個空車廂即將到達。

系統重復步驟3-9，對下一節車廂進行裝載。

整個過程在火車勻速行進中連續自動進行，直到整列車裝載完畢。

11、數據記錄與報表：

控制系統自動記錄每一節車廂的實際裝載量、時間戳、操作員等信息。

生成裝車報表，并可上傳至管理信息系統。
